高潮射精日本韩国在线播放,免费a级毛片无码a∨中文字幕下载,55大东北熟女啪啪嗷嗷叫,亚洲人成人网站18禁,国产精品久久久久7777,日本熟妇五十路重生七零甜婚似火,中文字幕av无码免费一区,欧美乱码伦视频免费,av无码免费永久在线观看,性欧美18-19sex性高清播放

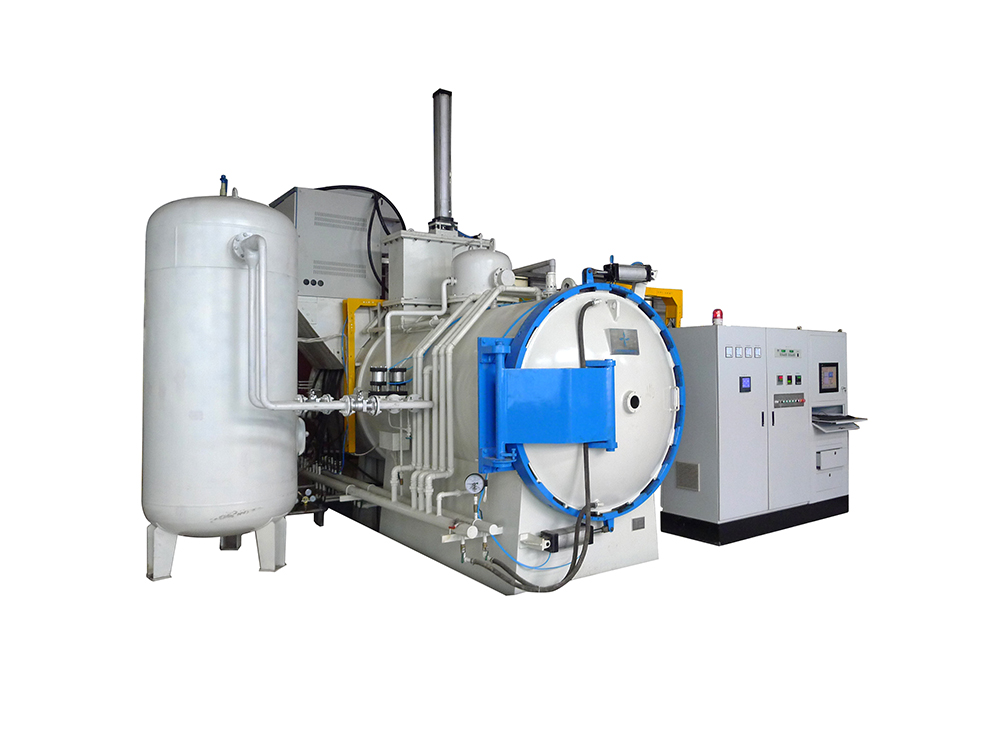

ZY(Q)2-ST型雙室真空滲碳爐是一臺雙室油淬(氣淬)帶低壓滲碳功能的真空爐，主要適用于工具鋼、模具鋼、軸承鋼、彈簧鋼等材料的真空淬火及20CrMnTi、20#鋼等低碳合金鋼零件的真空滲碳和淬火熱處理。

控制方式:工控機系統(tǒng)，淬火及滲碳過程全自動(手動)完成。

工藝介質(zhì):滲碳采用乙炔，擴散采用高純氮氣。

可選擇性:可雙室氣淬、雙室油淬或者三室油氣淬的淬火方式;乙炔真空滲碳還可增加滲氮、碳氮共滲功能。

(1 )柴油機噴油嘴乙炔真空滲碳淬處理。

噴油嘴的材料為低合金鉻鎳鋼，要求進行均勻滲碳。滲碳設(shè)備為雙室真空氣淬滲碳爐。滲碳溫度910C，滲碳后于860C在淬火室中6-10bar壓力的氮氣快冷淬火，170C回火。處理結(jié)果:表面硬度HV1760，心部硬度HV1450,滲層硬度分布平緩;滲碳層深度0.6mm，噴嘴截面上內(nèi)外深層深度差為0. 1mm。工件經(jīng)過氣淬后清潔白亮，不需要再進行清洗。同時，這種處理克服了氣體滲碳常見的內(nèi)氧化弊病。

(2)粉末冶金齒輪乙炔真空滲碳油淬處理。

齒輪材料成分為0.35%C、0.5%Mn的GrMo鋼。 技術(shù)要求:表面硬度> HV1700.齒周含碳量為1.0%;淬硬層深度為0.35mm。

處理參數(shù):滲碳溫度900C,滲碳時間≈= 70min,油淬，160C回火。

處理結(jié)果:表面硬度HV1780,淬硬深度0.4mm，心部硬度HV1300。

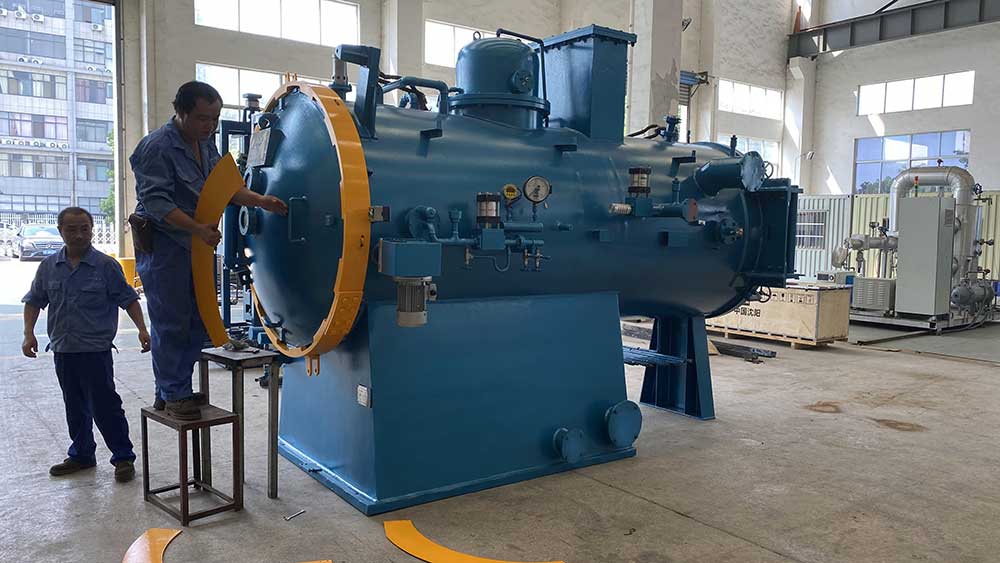

車間裝配圖

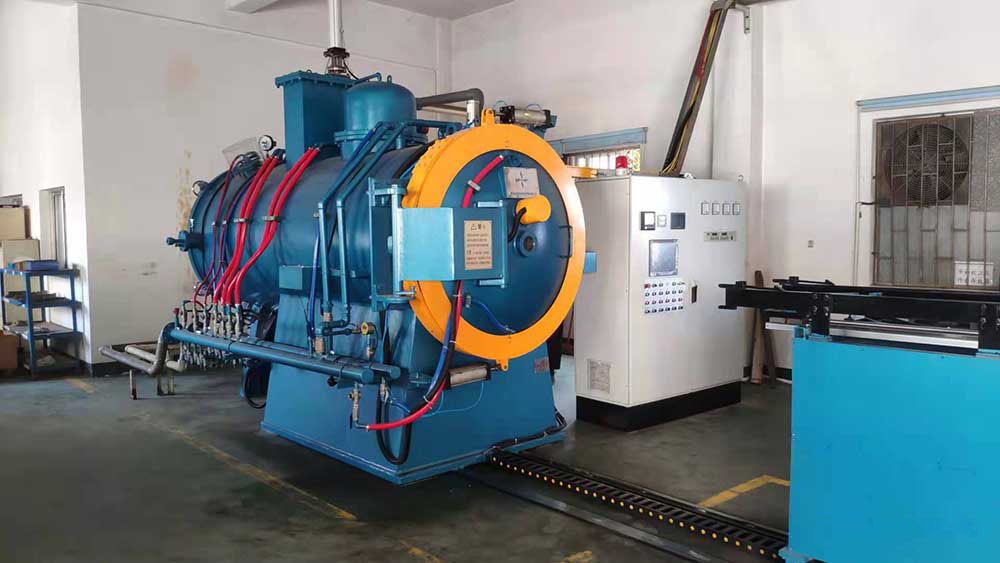

客戶現(xiàn)場圖
